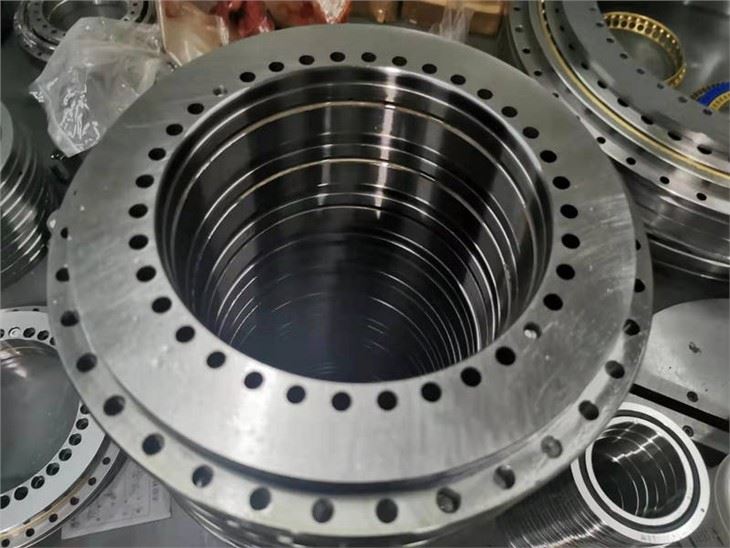

マシニングセンターアキシャルターンテーブル用YRT200回転台ベアリング
境界寸法 | 基本定格荷重（KN） | 制限速度（グリース） | 重さ Kg | ||||||||||||
軸方向荷重 | ラジアル荷重 | ||||||||||||||
d | D | H | H1 | C | D1 | J | J1 | 動的 | 静的 | 動的 | 静的 | ||||
単位：mm | Ca | コア | Cr | Cor | r / min | ||||||||||
YRT200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 120 | 765 | 81.5 | 220 | 260 | 9.7 | |
モデル番号 | 固定穴 | ピッチ | 締め付けトルク | 摩擦トルク | 回転精度 | |||||||
内輪の穴 | 外輪の穴 | |||||||||||
固定穴 | 固定穴 | 抜きネジ穴 | ||||||||||
d1 | d2 | a | 量 | d3 | 量 | G | 量 | 数量×t | Nm | Nm | μm | |
んん | んん | |||||||||||
YRT200 | 7 | 11 | 6.2 | 48 | 7 | 45 | M8 | 3 | 48×7.5度 | 14 | 14 | 4 |
シャフトの加工公差
モデル番号 | 軸径（mm） | 真円度（O） | 垂線（⊥） | 並列処理 （∥） | 粗さ Ra | ||
公称寸法 | アッパー | 低い | t1（μm） | t4(μm) | t4(μm) | Ra（μm） | |
YRT200 | 200 | 0 | -0.02 | 10 | 7 | 7 | 0.8 |
ハウジングの加工公差
モデル番号 | ハウジング径（mm） | 真円度 （O） | 垂線（⊥） | 並列処理 （∥） | 粗さ Ra | ||
公称寸法 | アッパー | 低い | t1（μm） | t4(μm) | t4(μm) | Ra（μm） | |
YRT200 | 300 | 0.025 | -0.007 | 12 | 8 | 8 | 0.8 |
