ちょっと、そこ！旋盤サプライヤーとして、旋盤のねじ形状についてよく質問を受けます。そこで、このトピックについて少し明らかにするために、腰を据えてブログ投稿を書こうと思いました。
まず最初に、スレッドフォームとは実際には何なのかについて説明しましょう。ねじ形状とはねじの断面形状です。これは、ネジ、ボルト、またはその他のネジ付きコンポーネントに独自の特性を与えるものです。旋盤では、さまざまなニーズに合わせてさまざまなねじ形状を作成できます。
最も一般的なねじの形式の 1 つはメートルねじです。メートルねじは世界中で、特にメートル法を採用している国で広く使用されています。ねじ山の挟角は 60 度です。これは、ねじ山の両側間の角度が 60 度であることを意味します。この角度により、強度と製造の容易さのバランスが取れます。
もう 1 つのよく知られたスレッド形式は、米国およびその他の一部の国で一般的に使用されている Unified National スレッドです。また、刃先角度は 60 度ですが、メートルねじと比較するとピッチと直径に若干の違いがあります。 Unified National スレッドには、UNC (Unified Coarse) や UNF (Unified Fine) などのさまざまなシリーズがあります。 UNC ねじのピッチは大きいため、1 インチあたりのねじ山が少なくなりますが、UNF ねじのピッチは小さく、1 インチあたりのねじ山が多くなります。
英国で開発された Whitworth スレッドもあります。開先角度は 55 度です。ホイットワースねじは、かつては特に英国のエンジニアリング用途で非常に人気がありましたが、メートルねじや統一国家ねじの人気が高まるにつれて、その使用は年々減少してきました。
では、なぜ旋盤のねじ形状を理解することが重要なのでしょうか?ねじ部品を製造している場合、正しいねじ形状を取得することが非常に重要です。ねじの形状が間違っていると、部品が適切に嵌合しなくなる可能性があり、接続の緩みから機械的故障まで、あらゆる種類の問題が発生する可能性があります。
旋盤を使用してねじを切る場合は、機械を正しくセットアップする必要があります。これには、適切な工具の選択、速度と送り速度の調整、旋盤が適切に校正されていることの確認が含まれます。たとえば、メートルねじを切断する場合は、メートルねじ用に設計された工具を使用し、旋盤を正しいピッチに設定する必要があります。
旋盤でねじを切る方法を詳しく見てみましょう。まず、適切なねじ切りツールを選択する必要があります。これらのツールには、作成するねじの形状に応じて、さまざまな形状とサイズがあります。工具を選択したら、旋盤の刃物台に取り付けます。
次に、旋盤の速度を設定する必要があります。一般に、より正確な切断が可能になるため、低速の方がねじ切りには適しています。送り速度も重要です。送り速度は、ねじを切るときに工具がワークピースに沿って移動する速度を決定します。
糸を正確に切るために、糸通しダイヤルの使用が必要になる場合があります。ねじ切りダイヤルを使用すると、ハーフ ナットを適切なタイミングでかみ合わせることができるため、ツールは各パスで同じパスをたどることができます。これは、一貫性のある正確なスレッドを作成するために不可欠です。

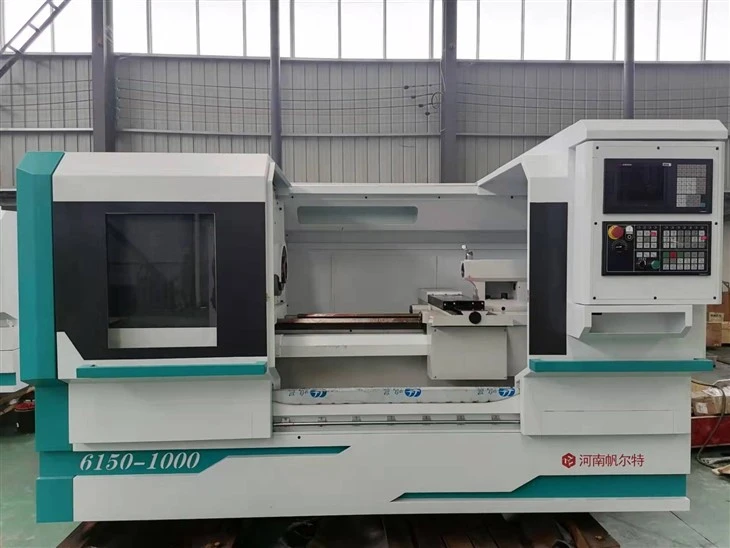

旋盤サプライヤーとして、当社はさまざまなねじ形状を切削できる幅広い旋盤を提供しています。私たちのCNC旋盤マシニングセンター高精度のねじ切り加工が必要な方に最適なオプションです。高度な制御システムを搭載しており、簡単なプログラミングとさまざまなねじ形状の正確な切断を可能にします。
ねじ切り加工中の内溝研削など、より特殊な作業に対応する機械をお探しの場合は、CNC内溝研削盤検討する価値はある。ねじ切り加工と内径溝研削の機能を組み合わせ、複雑な加工作業に対する包括的なソリューションを提供します。

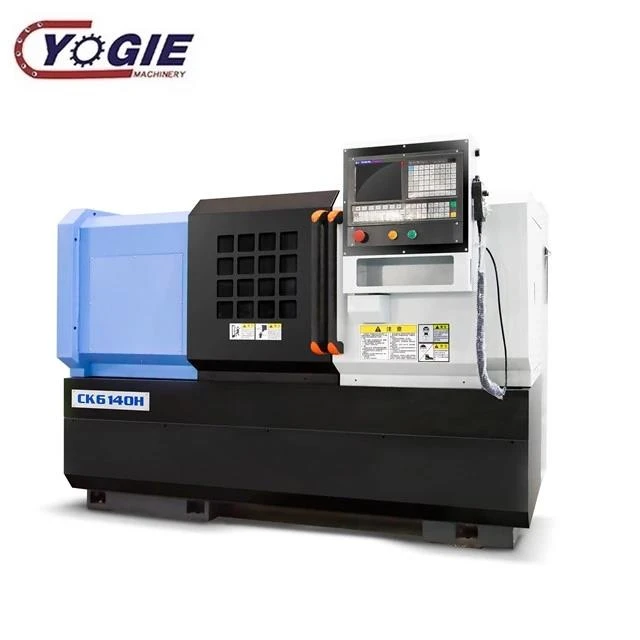

信頼性の高いねじ切り用横型ターニングセンタをお求めの方には、当社のCk6140 旋盤 CNC 横型ターニングセンターが人気です。優れた安定性と精度を備え、小規模生産から大規模生産まで適しています。
結論として、ねじ部品の製造に携わるすべての人にとって、旋盤のねじ形状を理解することは不可欠です。愛好家であっても、加工業界の専門家であっても、適切なねじ形状を取得することは、製品の品質と機能に大きな違いをもたらす可能性があります。
旋盤をご検討中の場合、または旋盤でのねじ切り加工についてご質問がある場合は、お気軽にお問い合わせください。私たちは、お客様のニーズに合った適切なマシンを見つけるお手伝いをし、最高の結果を得るために必要なすべてのサポートを提供します。
参考文献
- 『機械のハンドブック』産業出版株式会社
- 「最新の機械加工技術」、マグロウ - ヒル教育。
