製品の説明

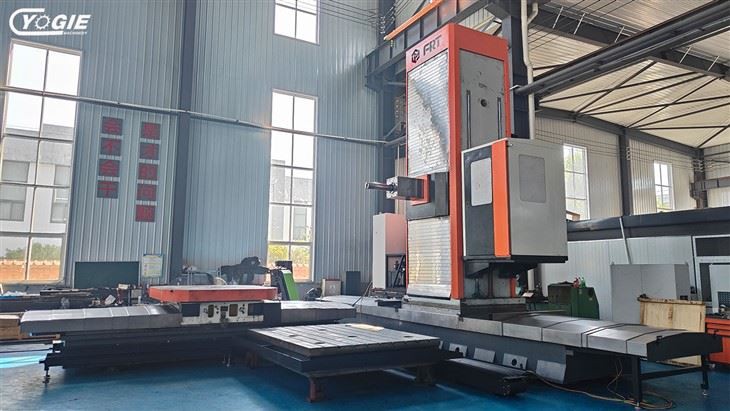

床型の水平ボーリングマシンは、大型および重いワークピースに精密な穴、ボア、その他の複雑な幾何学を作成するために、金属加工および製造プロセスに使用される特殊な機械加工ツールです。このタイプのマシンは通常、航空宇宙、自動車、エネルギー産業など、高精度と精度が必要なアプリケーションに使用されます。
製品の詳細
製品パラメーター
| FRT -T160 | |||
| アイテム | メインパラメーター | ||
| CNCコントロール | Siemens 828DSL | ||

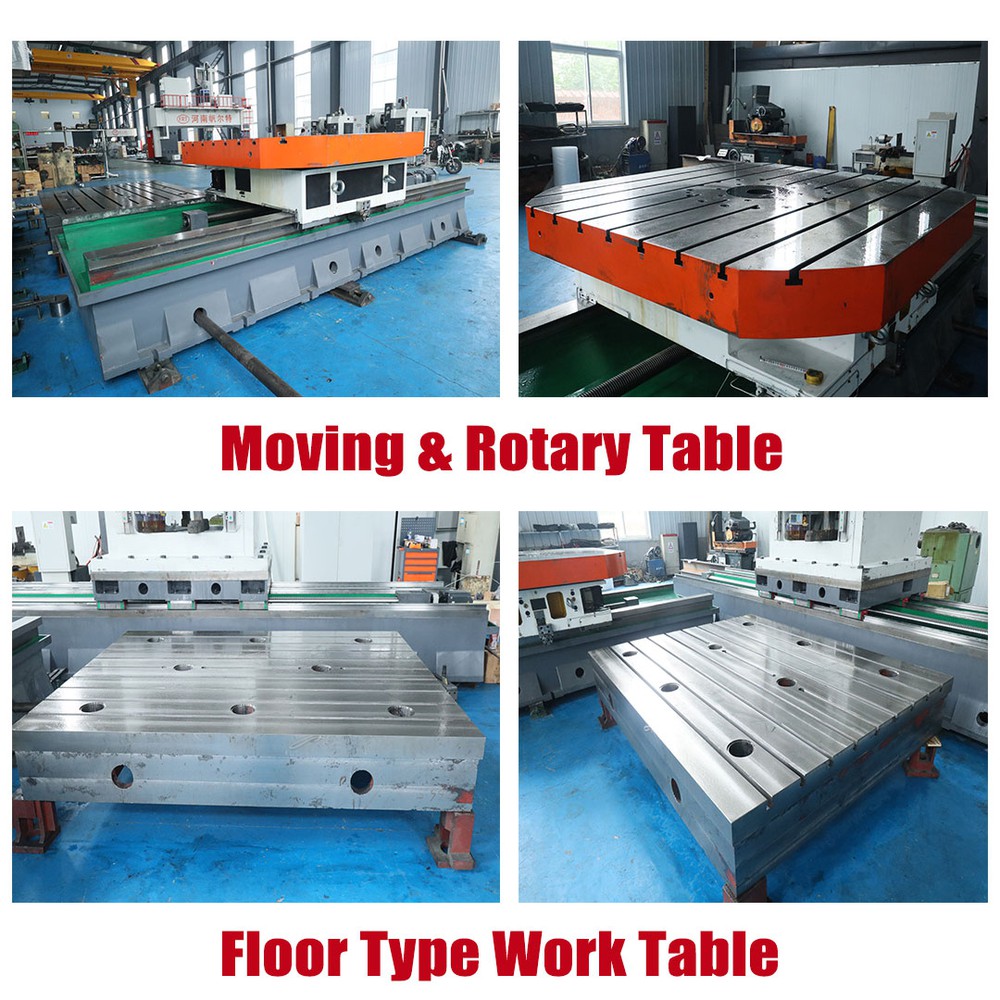

| テーブル | テーブルサイズ | mm | 2000×6000 |
| ワークテーブルの負荷容量 | t/m² | 15 | |
| T-Slot仕様（幅/間隔/数） | 26×200×10 | ||
| 旅行 | x軸 | mm | 6000 |
| y軸 | mm | 3000 | |
| z軸 | mm | 1000 | |
| スピンドルトラベル（W軸） | mm | 1000 | |
| ヘッドストック | スピンドルドライブモード | ギアボックスドライブ | |
| 主なモーターパワー | KW | 45 | |
| スピンドル速度 | RPM | 1-2000 | |
| スピンドルダイア | mm | Φ160 | |
| スピンドルテーパーと仕様 | IS07：24NO50 | ||
| スタッドボルトタイプをプルします | p50t -2- mas403 | ||

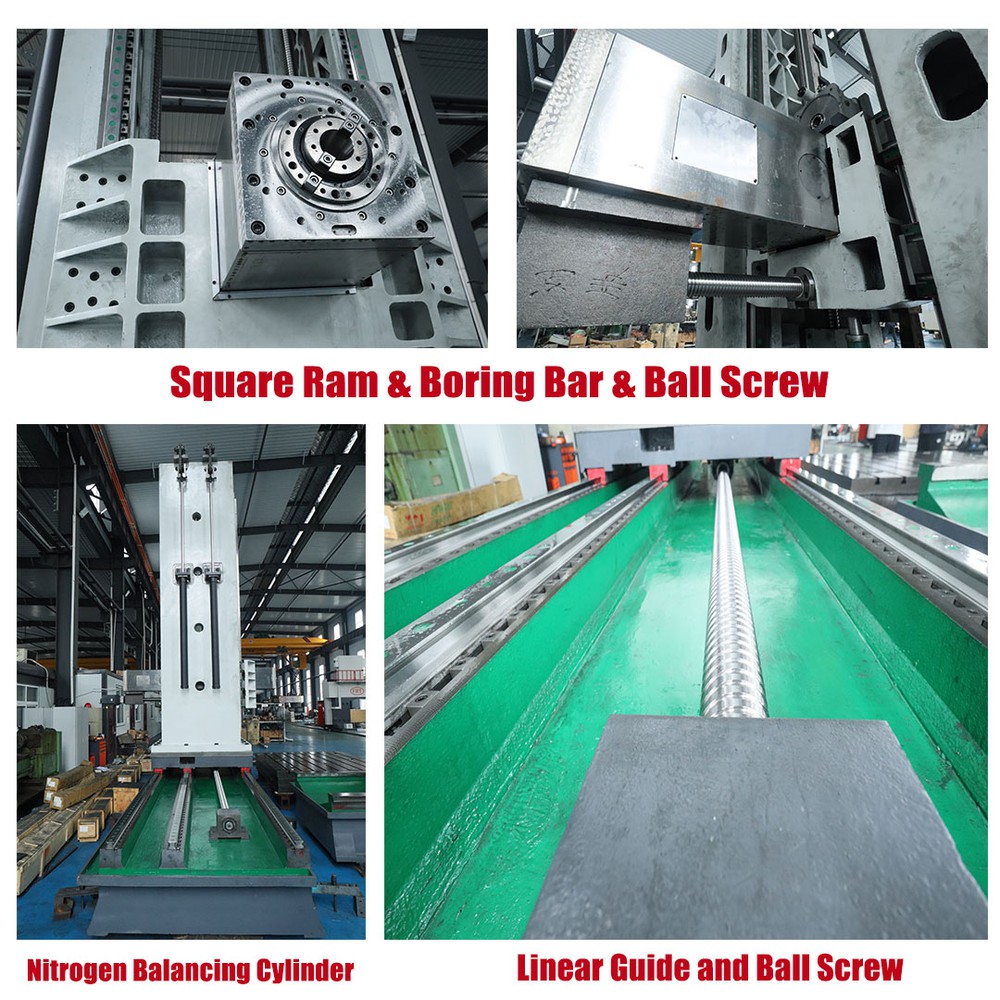

| RAMセクション | mm | 480×480 | |
| スピンドルトルク（最大） | nm | 2590 | |
| スピンドルノーズからテーブル表面 | mm | 200-3000 | |
| ボールネジ | ボールスクリュー（x軸） | mm | 100×20 |
| ボールスクリュー（Y軸） | mm | 80×16 | |
| ボールスクリュー（Z軸） | mm | 63×12 | |
| ボールスクリュー（W軸） | mm | 63×12 | |
| ガイドレール | ガイドレール（x軸） | 4つの65仕様x軸上のヘビーデューティローラータイプ線形動作ガイド | |
| ガイドレール（y軸） | 4つの55仕様y軸上のヘビーデューティローラータイプ線形動作ローリングガイド | ||
| ガイドレール（Z軸） | スクエアラムハードスライドレール | ||
| 餌 | ミリング速度X、Y、Z、W軸 | m/min | 6/6/6/6 |
| ラピッドX、Y、Z、W軸 | m/min | 10/10/10/2 | |
| x、y、z、wのサーボモーターパワー | KW | 9.75/ 7.17/ 7.75 | |
| サーボモータートルク×x、y、z、wの減速ギア比 | nm | 50×5/48×5/48×5 | |
| x、y、z、wのサーボモーター速度 | RPM | 5000/ 3000/3000 | |
| ツールマガジン（オプション） | 雑誌の容量 | T | [40,60] |
| 紡錘の鼻 | BT50 | ||
| スタッドをプルします | p50t -2- mas403 | ||
| 最大直径（フルナイフ/空） | mm | Φ125/Φ250 | |
| 最大長 | mm | 400 | |
| 最大重量 | kg | 25 | |
| ポジショニング精度（標準：GB/T19362。1-2003） | x軸 | mm | 0.02 |
| y軸 | mm | 0.02 | |
| z軸 | mm | 0.02 | |
| w軸 | mm | 0.02 | |
| 繰り返しポジショニング精度（標準：GB/T19362。1-2003） | x軸 | mm | 0.015 |
| y軸 | mm | 0.015 | |
| z軸 | mm | 0.01 | |
| w軸 | mm | 0.015 | |
| 電源要件 | 三相380V | ||
| キャパシタンス | KVA | 145 | |
| 機械重量 | T | 105 | |
| 機械の寸法 | mm | 11500×3000×5800 | |
床型の水平ボーリングマシンの主要な機能
水平方向：上向きの水平ボーリングマシンには水平方向のスピンドルの向きがある垂直退屈なマシンとは異なります。これにより、正確に水平退屈な操作を実行できます。
大規模な仕事の封筒：床型の水平ボーリングマシンは、大きくて重いワークピースを処理するように設計されています。彼らはしばしば、さまざまなサイズとウェイトのワークピースに対応できる巨大なテーブルを持っています。
剛性構造：これらのマシンは、安定性を確保し、機械加工中の振動を最小限に抑えるために、重くて硬いフレームで構築されています。この剛性は、高レベルの精度を達成するために不可欠です。
汎用性の高いスピンドルオプション：シングルスピンドルまたはマルチスピンドル構成など、さまざまなスピンドルオプションが付属している場合があり、さまざまな切断要件に対応するために可変速度制御を提供する場合があります。
デジタル制御システム：最新の床型水平ボーリングマシンには、加工プロセスを正確に制御できる高度なCNC（コンピューター数値制御）システムが装備されています。オペレーターは、複雑なツールパスをプログラムし、必要に応じて調整を行うことができます。
ロータリーテーブル：一部のマシンには、異なる角度で配置できる回転テーブルが装備されています。この機能は、特に多面的な機械加工操作を実行するのに役立ちます。
床型の水平ボーリングマシンの主な機能

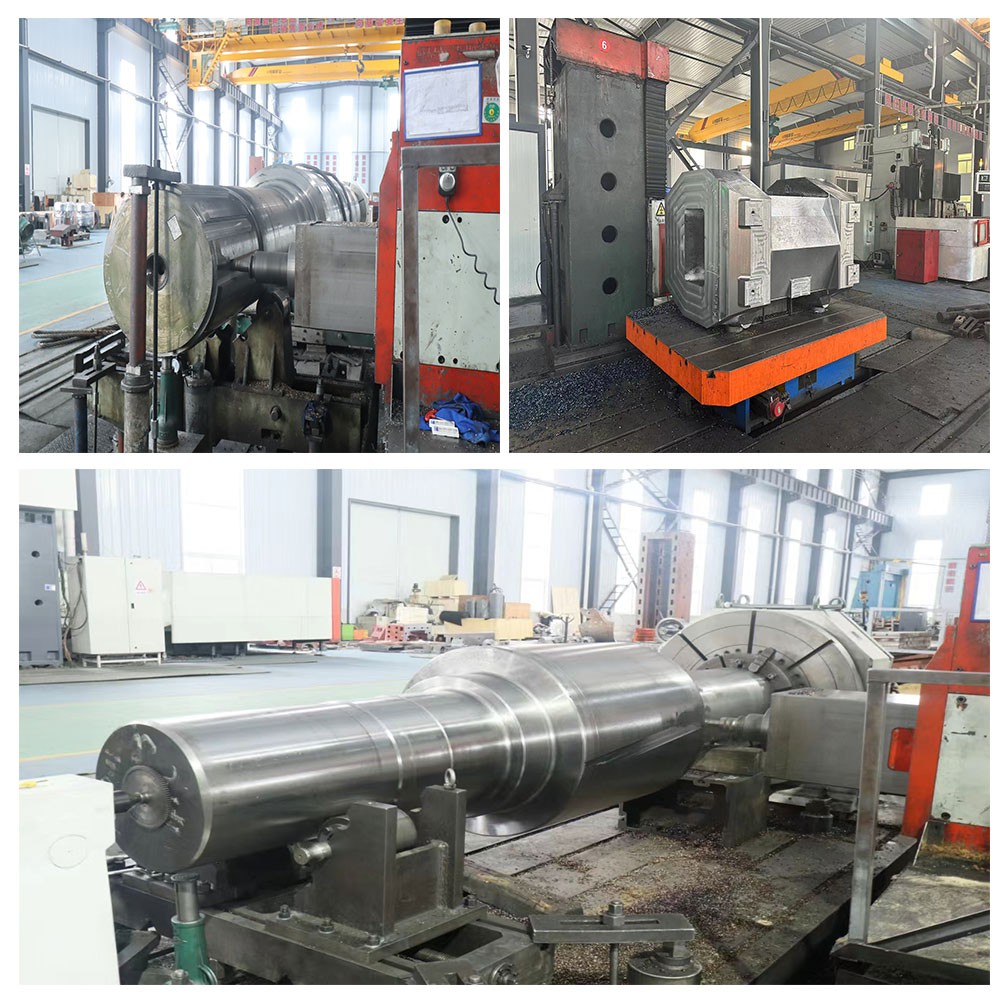

つまらない：床型の水平ボーリングマシンの主な機能は、ワークピースに正確な穴とボアを作成することです。これは、エンジンブロック、ギアボックス、その他のコンポーネントなどのアプリケーションで一般的に使用され、正確に整列したサイズの穴が必要です。
ミリング：これらのマシンは、さまざまな切削工具を使用して、向かい、輪郭、ポケットなどの製粉作業を実行することもできます。これにより、複雑な表面や形状を加工するのに汎用性が高くなります。
掘削：退屈に加えて、正確な場所や角度で複数の穴を掘削するなど、掘削操作に水平な退屈な機械を使用できます。
タッピング：一部のモデルでは、タッピング操作を実行できます。これには、ネジ、ボルト、またはその他のファスナーを収容するために穴を開けることが含まれます。
直面：マシンは、大きなワークピースに直面するために使用でき、端面が平らで穴または穴の軸に垂直になるようにします。
精密機械加工：これらのマシンは、精密な機械加工タスクに優れており、寛容と高精度が重要である産業に適しています。
まとめ
要約すると、床型の水平ボーリングマシンは、大規模で複雑なワークピース用に設計された頑丈な機械加工ツールです。その重要な機能には、水平スピンドルの向き、剛性構造、CNC制御システム、および多目的なスピンドルオプションが含まれます。その主な機能には、退屈、製粉、掘削、タッピング、向き、精密機械加工が含まれているため、高品質で正確に機械加工されたコンポーネントを必要とする産業の貴重なツールになります。
