Luoyang Yujie Industry&Trade Co., Ltd は、中国で最も経験豊富なガントリー CNC マシンのメーカーおよびサプライヤーの 1 つです。ここで私たちの工場から販売されている安価なガントリーCNCマシンを自由に購入してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。
製品説明

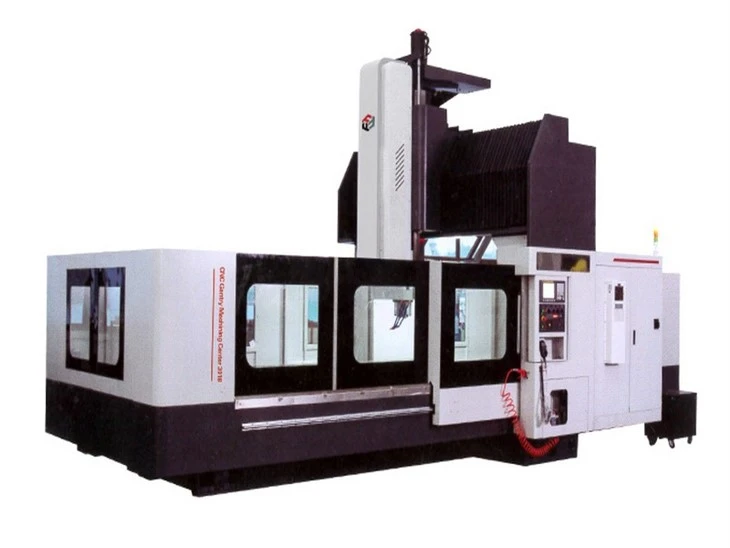

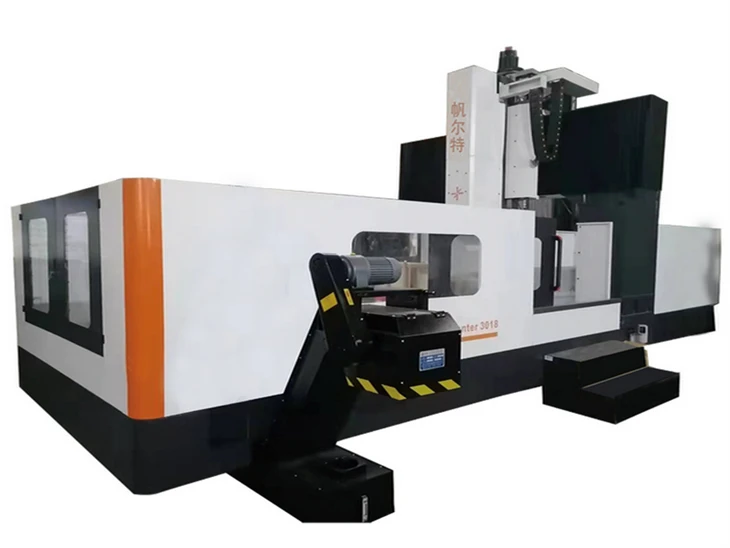

ガントリー CNC (コンピューター数値制御) マシンは、動作にガントリー構造を使用するマシニング センターの一種です。ガントリーは通常、垂直柱によって支えられた水平ビームで構成され、切削工具またはスピンドルは水平ビームに取り付けられます。この設計により、加工プロセスにおける安定性と精度が実現します。
| FRT-3018 | ||
|
CNCオペレーティングシステム |
シーメンス828Dまたはファナック大井MF |
|
|
作業テーブルのサイズ |
mm |
3000*1500mm |
|
左右ストローク(X) |
mm |
3000mm |
|
往復ストローク(Y) |
mm |
1920mm |
|
上下ストローク（Z） |
mm |
1000mm |
|
スピンドル中心からコラムガイドまでの距離 |
mm |
260 |
|
主軸端からワークテーブル面までの距離 |
mm |
170-1070 |
|
作業台のスロット (数/サイズ/間隔) |
mm |
6-26*150mm |
|
スピンドルテーパ（型式・スリーブ径） |
mm |
BT50/φ155mm |
|
プルスタッドモデルを使用 |
P50T－1 |
|
|
主軸回転数（rpm） |
(回転数) |
6000 |
|
X軸ボールネジ仕様 |
mm |
63*16mm |
|
Y軸ボールネジ仕様 |
mm |
50*12mm |
|
軸ボールねじ仕様 |
mm |
50*10mm |
|
工作機械位置決め精度（GB/T 20957.4-2007規格） |
mm |
0.01 |
|
工作機械の繰り返し位置決め精度（GB/T 20957.4-2007規格） |
mm |
0.01 |
|
X、Y、Z 軸の早送り |
メートル/分 |
10/12/10 |
|
最大切削送り速度 |
メートル/分 |
8 |
|
主軸伝達モード |
同期歯付ベルトドライブ |
|
|
XYZ軸サーボモータの伝達モードと伝達比 |
X-軸減速機直結 1:1 YZ軸ダイレクトドライブ Y軸 1:1 Z軸 1:1 |
|
|
X、Y軸ガイド仕様 |
X-軸 2 つの 55 仕様ヘビーデューティ ローラー リニア ガイド-、 Y-軸 2 つの 55 仕様ヘビーデューティー ローラー リニア ガイド- |
|
|
Z軸ガイド仕様 |
長方形のハードレール |
|
|
角ラムサイズ |
mm |
420*420 |
|
主軸動力 |
KW |
22 |
|
サーボモータパラメータの推奨選択 |
N·M |
35/35/40 |
|
空気源の流れ |
メガパスカル |
>0.5 |
|
電源要件 |
380V |
|
|
ベッドクッションの高さ |
mm |
30 |
|
作業台の耐荷重 |
kg |
8T |
|
機械の寸法 |
mm |
8550X3000X3000 |
|
機械の正味重量 |
T |
30T |
特徴
ガントリー構造:ガントリー構造により、安定した剛性の高いプラットフォームが実現し、加工作業の精度と再現性が保証されます。
高精度:ガントリー CNC マシンは高い精度と精度で知られており、厳しい公差が必要な用途に適しています。
多用途性:これらの機械は、金属、プラスチック、複合材料、木材などのさまざまな材料を処理できるため、さまざまな業界で多用途に使用できます。
大きな作業範囲:ガントリー CNC マシンは多くの場合、作業範囲が広いため、より大きなワークピースに対応できます。
多軸機能:多くのガントリー CNC マシンには複数の動作軸 (X、Y、Z、および場合によっては追加の回転軸) が装備されており、複雑な加工操作が可能です。
オートメーションの互換性:ガントリー CNC マシンは、特に製造環境において生産性を向上させるために自動化システムと統合できます。
機能
フライス加工:ガントリー CNC マシンは、2D および 3D 輪郭加工、ポケット加工、表面仕上げなどのフライス加工作業に一般的に使用されます。
ルーティング：木工や複合材料の機械加工では、複雑な形状やデザインを作成するためのルーティング用途にガントリー CNC マシンが使用されます。
穴あけ：ガントリー CNC マシンは、スタンドアロン プロセスとして、または大規模な加工シーケンスの一部として、正確な穴あけ操作を実行できます。
彫刻：ガントリー CNC マシンは精度が高いため、さまざまな素材に詳細なデザインを作成するなどの彫刻用途に適しています。
切断：ガントリー CNC マシンには、金属切断や板金加工などの用途に使用する、レーザーやプラズマ カッターなどのさまざまな切断ツールを装備できます。
応用
1. 大型ワーク
ガントリーフライス盤は、自動車エンジン、風力発電設備、船舶付属品など、さまざまな大型ワークピースの加工に適しています。広い加工範囲と優れた剛性により、大型ワークピースの高精度および高速加工要件を満たすことができます。-
2. 複雑なワーク
ガントリーフライス盤は、多軸リンクと高速処理の特徴を備えており、船舶輪郭加工や風力ブレード加工など、さまざまな複雑な形状のワークピースを加工できます。{{2}
3. 高精度のワークピース-
ガントリー フライス盤は高い加工精度と剛性を備えているため、航空機のエンジン ブレードや自動車のトランスミッション システムなどの高精度ワークピースのニーズを満たすことができます。{0}
4. ワークの高速処理-
ガントリー フライス盤は高速処理を実現でき、高速鉄道ブレーキ システム部品など、迅速かつ効率的に仕上げる必要があるワークピースの処理に使用できます。{{0}
よくある質問
Q: あなたは貿易業者ですか、それとも工場ですか?
Q:どのようなサービスを提供できますか?
Q：溶接検査や塗装厚さ検査は行われますか？
A: はい。サードパーティによるテストもサポートしています。-
Q: 工場検査をサポートしていますか?
A: いつでも
Q: 大型機械のスペアパーツの製造以外に何を製造していますか?
A: 当社は大型 CNC 工作機械も製造しており、設備のアップグレードや改造も行っています。
