SXタイプのクロスローラーベアリングとは何ですか？アプリケーションの機会と特徴
交差円筒ころ軸受の構造は、全体として外輪分割と内輪に分かれています。外輪全体、内輪分割、外輪と内輪はすべて3つの形状であり、転動体は互いに90°垂直な円筒ころであり、V字型の軌道に配置され、ローラーはスペーサーによって分離されています。この構造により、単一のベアリングがアキシアル荷重、ラジアル荷重、転倒モーメントなどのさまざまな荷重に耐えることができます。同時に、外形寸法が小型化され、ベアリングは高い剛性、回転精度、複合耐荷重を備えています。産業用ロボットの関節や回転部品、マシニングセンターの回転テーブル、マニピュレータの回転部分、回転作業台、医療機器、計測器などの精密用途に適しています。

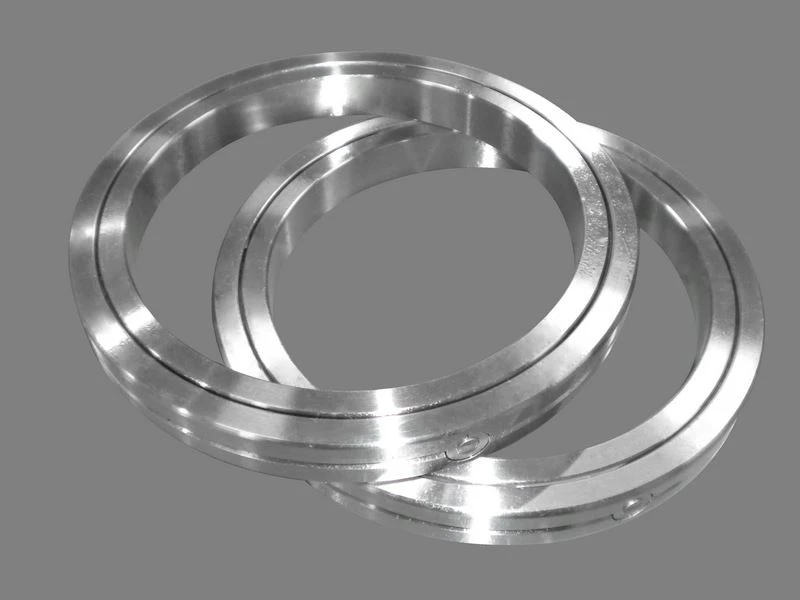

SXタイプ（一体型内輪、分割外輪、超薄型）。同軸径で、RBタイプより断面サイズが小さくなっています。超薄型設計のため、外輪と内輪には取付穴がありません。取り付け時にフランジとサポートシートで固定する必要があり、内輪が回転する用途に適しています。
SXクロスローラーベアリングの主なモデルは次のとおりです。
モデル 数 | Maindimensious | ショルダー 高さ | 基本 負荷 評価 アキシャル | 基本 負荷 評価 放射状の | 重量 | ||||||||
内側 直径 | アウター 直径 | ローラー ピッチ サークル 直径 | 幅 | グリース 穴 | r | de | ディ | Ca | コア | Cr | Cor | Kg | |
d | D | Dp | B/B1 | S | KN | KN | KN | KN | |||||
SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 0.3 |
SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
SX0118 / 500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 558.8 | 561.2 | 560 | 2538 | 355 | 1244 | 44 |
中国の主要な重工業基地の1つである洛陽市にあるLuoyangYujie Industry& TradeCo.Ltd。
ベアリング、非標準の機械部品、工作機械の製造を専門としています。軸受には、クロスローラー軸受、旋回軸受、YRT軸受、薄肉軸受、ボールねじ軸受、深溝玉軸受などをご用意しております。非標準の機械部品には、歯車、シャフト、スプロケット、金型、ローラーなどを製造できます。 、プーリー、マイニングマシン部品など、お客様の図面と要件に応じて。工作機械には、CNC縦型ボーリング、CNC横旋盤、CNCガントリー中ぐりフライス盤、CNC床型中ぐり盤、フライス盤をご用意しております。
ご興味のある方はお気軽にお問い合わせください。お客様やお友達のご来店を心よりお待ちしております。
