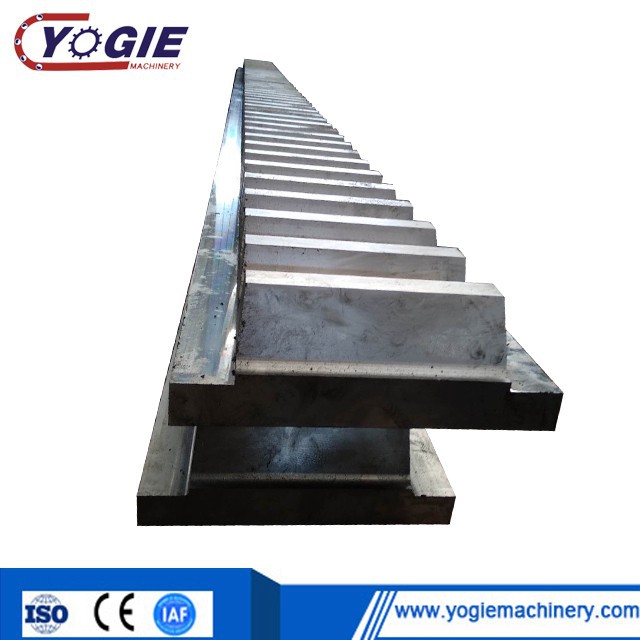

スパーギヤラック

Luoyang Yujie Industry&Trade Co., Ltd は、中国で最も経験豊富な平歯車ラックのメーカーおよびサプライヤーの 1 つです。私たちの工場からここで販売されている安価な平歯車ラックを自由に購入してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

平歯車ラックは、平歯車と噛み合うストリップ状の歯を備えたトランスミッション コンポーネントであり、その歯形は運動方向と平行です。{0}これは、無限に大きな平歯車を「平らにした」バージョンと考えることができます。その中心的な機能は、歯車の回転運動をそれ自体の直線往復運動に、またはその逆に変換することです。その主な特徴には、直線の歯形 (歯車のインボリュートに対応) が含まれます。また、噛み合い精度を確保するには、ピッチ、モジュール、圧力角などのパラメータが相手歯車のパラメータと厳密に一致している必要があります。平ラックは、歯先構造（歯先の有無）によって分類され、加工精度によって分類されています。平ラックは、工作機械のガイド、自動装置の変速機、ラック式エレベータなどに広く使用されており、滑らかな噛み合い特性を利用して高精度の直線変位制御を実現します。{6}}

今すぐ連絡する

平歯車ラックの製造には、精度と品質を確保するためにいくつかの手順が必要です。平歯車ラックは、直線運動が必要な用途で通常、平歯車と組み合わせて使用​​されます。平歯車ラックの製造に必要な一般的な機械加工手順は次のとおりです。

平歯車ラックの加工フローでは、通常、原材料として棒または板が使用され、最初に鋸盤またはシャーリング機械で切断され、サイズ要件を満たすブランクが得られます。次に、フライス盤やプレーニング盤で粗加工して余分な部分のほとんどを取り除き、ラック ブランクの輪郭を予備的に形成します。{0}その後、焼き戻しと熱処理が行われ、ギアブランクの総合的な機械的特性が向上し、その後の加工の安定性と強度が向上します。焼き戻し後、歯形加工にはホブ盤を使用し、真っ直ぐな歯形を正確に削り出します。精度の要件が高い場合は、歯車の成形やシェービングによって歯面をさらに研磨する必要があります。次に、ラック端面や穴などの非歯形部品を精密に加工して、アセンブリ全体の寸法を確保します。-最後に、防錆のための表面処理（黒染め、亜鉛メッキなど）を行うと同時に、製品が設計基準を満たしていることを確認するための検査リンク（歯ピッチや歯形の精度検出など）を行い、一連の加工フローを完了します。

平歯車ラックは、平歯車と噛み合い、回転運動を直線運動に変換する重要な伝達コンポーネントです。これらは広く使用されており、大型モジュール製品（通常は 8 mm 以上）は、耐荷重能力が高いため、ヘビーデューティ用途では特に重要です。-

従来のモジュール拍車ラックは、CNC 工作機械のテーブル送り、ロボット リニア ガイド ドライブ、3D プリンタのノズル移動などの自動化機器で一般的に使用され、正確な直線運動を実現します。また、小型コンベヤ ベルトや自動ドア開閉機構などの軽荷重搬送装置にもよく見られます。-

大型モジュール平ラックは主に、港湾クレーンの巻き上げおよび起伏機構、鉱山機械のスクレーパー コンベア ドライブ、冶金装置のビレット移送装置、大型遊園地（観覧車など）の伝動システムなどの頑丈な用途を対象としています。{1}高い耐荷重性と耐衝撃性-特性により、重荷重下での安定した直線運動の要求を満たします。

全体として、平歯車ラックは、正確な直線運動、力伝達、および運動制御が必要なさまざまな産業および機械システムにおいて重要な役割を果たします。
