クロスローラーベアリングの機能と用途

クロスローラーベアリングの機能と用途

クロスローラーベアリングは、内輪と外輪が回転する特殊なタイプのベアリングです。 分割された内輪または外輪は、分離防止のためにローラーとスペーサーを取り付けた後、クロスローラーカラーで固定されるため、クロスローラーカラーを取り付ける際の操作は簡単です。 ローラーは十字型に配置されているため、1組の交差ローラーカラーのみがすべての方向の荷重に耐えることができます。 従来のモデルと比較して、剛性は3〜4倍に向上しています。 同時に、クロスローラーベアリングの内輪または外輪は2分割構造であるため、ベアリングの隙間を調整でき、予圧がかかっても高精度の回転運動が得られます。 さらに、その特殊な構造により、通常は産業用ロボットの関節ベアリングとして使用されます。

クロスローラーベアリングの特徴

クロスローラーベアリングは、内輪または外輪に分かれています。 ローラーとスペーサーを取り付けた後、クロスローラーカラーで固定し、互いに分離しないようにします。 したがって、クロスローラーカラーの操作は簡単です。 。 ローラーは十字型に配置されているため、1組の交差ローラーカラーのみがすべての方向の荷重に耐えることができます。 従来のモデルと比較して、剛性は3〜4倍に向上しています。 同時に、クロスローラーベアリングの内輪または外輪は2分割構造であるため、ベアリングの隙間を調整でき、予圧がかかっても高精度の回転運動が得られます。

1.優れた回転精度

クロスローラーベアリングの内部構造は、90°に配置されたローラーを使用して互いに垂直に交差します。

ローラーの間にスペーサーまたはスペーサーを取り付けて、ローラーが傾いたときにローラー同士がお互いを観察しないようにします。 さらに、ローラーの片側は接触したり、ロックしたりしません。 同時に、内輪と外輪が分割されているため、ギャップを調整でき、予圧がかかっても高精度の回転運動が得られます。

2.簡単な操作とインストール

2つの部分に分割された外輪または内輪は、ローラーとケージを取り付けた後に固定されるため、取り付け中の操作は非常に簡単です。

3.大きな軸方向およびラジアル荷重に耐える

これは、V字溝の転がり面にスペーサーを介してローラーが90度で互いに垂直に配置されているためです。

4.設置スペースを大幅に節約

クロスローラーベアリングの内輪と外輪のサイズは最小化され、特に極薄構造は限界に近い小さなサイズであり、剛性が高いため、工業用のジョイントや回転部品に最適ですロボットとマシニングセンターの回転幅広い用途には、作業台、ロボット回転部品、精密回転作業台、医療機器、測定機器、IC製造装置などがあります。

5、高速機能。

6、シャフトの長さと処理コストを削減し、熱膨張により幾何学的寸法の変化が制限されます。

7、ナイロンディバイダー、低慣性、低起動トルクを使用して、角度分割を制御しやすい。

8.ガイドローラーの事前締め付け力、高い剛性、および高い走行精度を最適化します。

9.浸炭鋼は、優れた耐衝撃性と表面耐摩耗性を提供します。

10.シンプルだが完全に潤滑されている。

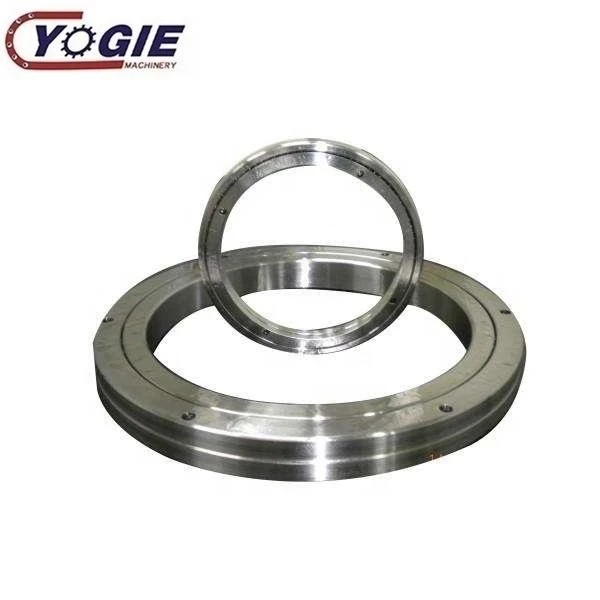

高精度クロスローラベアリング

1.工作機械：タレットナイフインデックス、インデックスディスク、ローダー。

2.ロボット：回転、関節駆動。

3.半導体製造装置：ハンドリングロボット、検査プラットフォーム。

4.液晶製造装置：駆動ロボット、検査プラットフォーム、光増感剤塗布ローラー駆動。

5.印刷機：光増感剤塗布ローラーで駆動。
